Accueil Tôle Machine de découpe de tôle métallique par laser à fibre à extension illimitée de format ultra-large

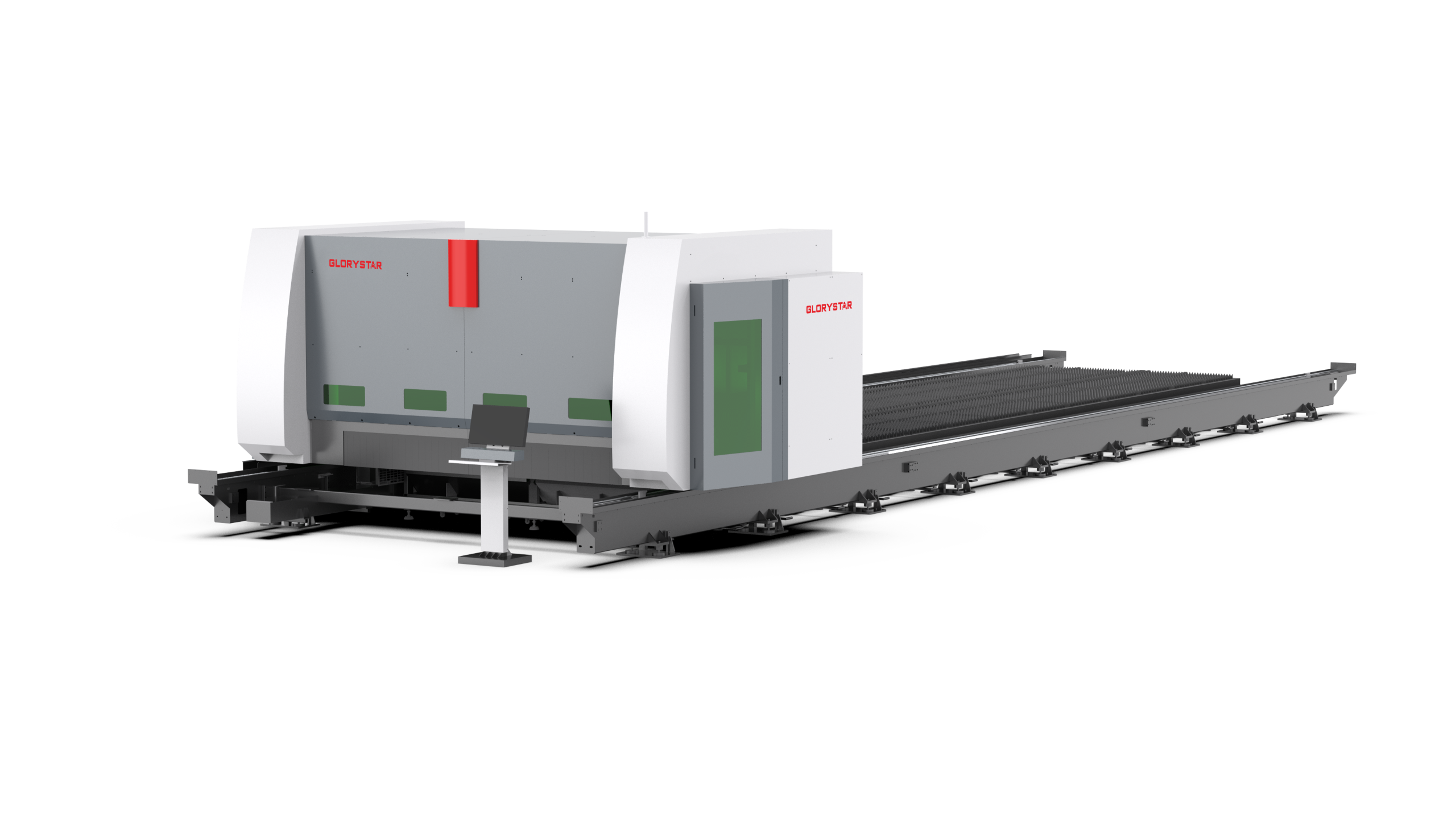

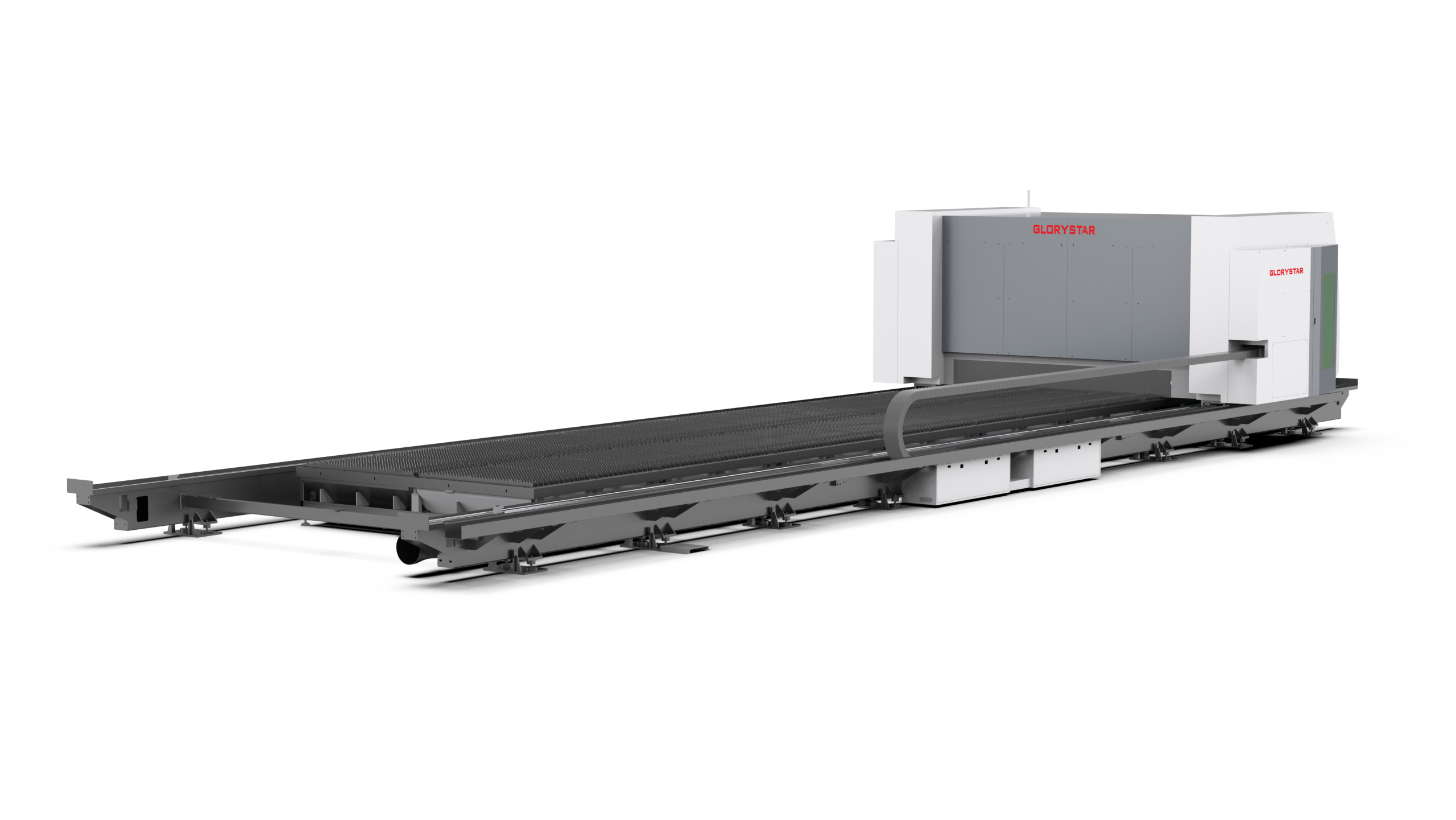

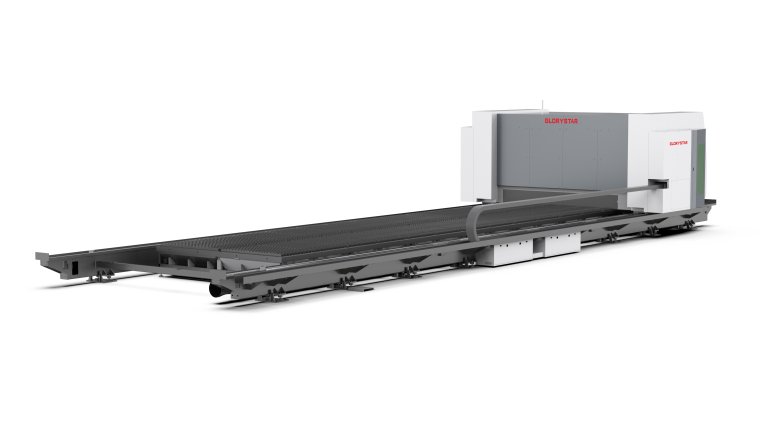

Machine de découpe de tôle métallique par laser à fibre à extension illimitée de format ultra-large | SÉRIE GS-CL


【Haute précision】【Robuste】

  • Conception de lit segmenté extra-large avec des dimensions de coupe entièrement personnalisables pour répondre à vos besoins.
  • Déplacement et capacité en hauteur de l'axe Z inégalés—découpe de tubes carrés et d'acier en U jusqu'à 400 mm avec aisance.
  • Fonction de coupe en biseau en option disponible pour une polyvalence améliorée.
  • Système de détection de collisions intelligent exclusif à l'industrie pour une sécurité opérationnelle avancée.
Obtenir le prix
Regarder la vidéo
  • Produit supérieur

    Garantie de 1 an

  • Lit inégalé

    Garantie à vie

  • Support technique

    Consultation technique gratuite à vie

Aperçu

Longueur illimitée, découpe en biseau intelligente

La toute nouvelle machine de découpe au laser à fibre de la série GS-L de Glorystar offre une découpe rapide et flexible avec une longueur de lit illimitée et une fonctionnalité de coupe en biseau en option.

Découpe de précision multi-tailles

La série GS-L propose différentes tailles de table, y compris 13030, 16035 et 25035, offrant flexibilité et rentabilité pour toutes les épaisseurs de tôle. Équipée d'un laser à fibre de qualité supérieure, elle améliore la productivité avec des configurations haut de gamme pour une performance fiable.

Pourquoi choisir notre découpeuse laser haute puissance?

  • 339 normes de contrôle qualité
    • Plus de 144 normes de contrôle des matériaux
    • Plus de 70 normes de contrôle du processus d'assemblage
    • Plus de 125 normes de contrôle de la précision de la machine complète
    • Maintenir chaque ligne de défense pour une livraison de haute qualité
  • Service attentionné
    • Support technique après-vente en ligne 24/7
    • Support sur site dans les 24 heures​
    • Canal de service dédié avec une équipe de service individuelle​
    • Responsable produit attentif offrant un accompagnement d’installation à distance​
    • Formation technique professionnelle
  • Solutions d'application laser milieu à haut de gamme
    • Solutions complètes pour la découpe, le soudage et le pliage de tôle, tubes et matériaux de forme complexe.
    • Spécialisé dans les applications laser milieu à haut de gamme avec intégration avancée de l'automatisation.
    • De plus de 100 000 clients premium dans le monde.
    • Renforcer la fabrication moderne avec efficacité, précision et innovation.
  • Expertise industrielle
    • Plus de 20 ans d'expérience approfondie dans l'industrie des équipements laser intelligents.
    • Une équipe de plus de 200 consultants experts avec de solides capacités techniques.
    • Plus de 400 droits de propriété intellectuelle indépendants, témoignant d'une forte innovation.
    • Système de traçabilité de la qualité complet avec plusieurs certifications internationales.

Caractéristiques du produit

  • Composants de cadre de haute précision, haute stabilité

    Le design séparé des systèmes de transmission et de support de la tôle empêche la déformation du cadre due à des charges élevées, avec une rigidité de flexion 50% plus élevée pour une stabilité améliorée. Longueur de lit personnalisable et dimensions de table illimitées répondant à divers besoins de découpe, résolvant les problèmes de stabilité pour les plaques moyennes et épaisses.

    Obtenez un devis gratuit
  • Poutre soudée à section large et centre de gravité bas

    Équipée d'une poutre soudée de 300 × 400 mm avec un centre de gravité bas et une grande surface de section, la structure est légère tout en étant exceptionnellement solide et durable. Elle offre des capacités d'accélération supérieures, une résistance à la déformation exceptionnelle et maintient la précision, garantissant stabilité et fiabilité lors d'opérations à grande vitesse.

    Obtenez un devis gratuit
  • Structure de lit modulable personnalisée

    Employe un design de lit modulaire divisé intérieur-extérieur, permettant une personnalisation illimitée des dimensions du lit. La séparation des systèmes de transmission et de chargement de plaques empêche efficacement la déformation causée par des charges lourdes, augmente la rigidité de flexion de plus de 50%, et assure une stabilité de traitement de haute précision soutenue sur de longues périodes.

    Obtenez un devis gratuit
  • Zone de travail extra-large

    Pour des pièces de travail extra-large, obtenez un façonnage parfait en une seule coupe, assurant une haute efficacité et précision avec un effort minimal.

  • Fonction de coupe en biseau en option

    Avec l'axe oscillant AB, il prend en charge des découpes en biseau V, Y, X jusqu'à ±45°, réalisant un façonnage en une seule passe pour réduire les étapes de biseautage et améliorer l'efficacité des coûts.

  • Assemblage à tenon et mortaise et table de travail modulaire

    La structure d'assemblage à tenon et mortaise améliore significativement la rétention de précision et simplifie l'étalonnage efficace de l'équipement. La conception modulaire de la table de travail permet de remplacer individuellement les modules endommagés, réduisant considérablement les coûts de maintenance et améliorant l'efficacité opérationnelle.

Aperçu du cadre de la machine

La machine dispose d'un lit à portique creux à double entraînement avec construction soudée par joints pour éviter la déformation thermique et garantir la précision. Sa poutre à centre de gravité bas, fabriquée en aluminium de qualité aéronautique, offre une rigidité élevée. Le lit et la poutre subissent un recuit et un vieillissement par vibration pour la stabilité. Le système d'entraînement comprend un réducteur à haute rigidité, des rails de précision et une lubrification automatique pour une opération à long terme. Le système de contrôle bus intelligent améliore la stabilité, la facilité d'utilisation et la sécurité.

Spécifications

  • Paramètre technique
  • Instruction
  • Application
GS-13030CL GS-16035CL GS-25035CL
Largeur maximale du matériau (mm) 13000×3000 43×10ft découpe en biseau : 12500×2500 41×8ft 16000×3500 52×11ft découpe en biseau : 15500×3000 49×10ft 25000×3500 82×11ft découpe en biseau : 24500×3000 80×10ft
Déplacement de l'axe X (mm) 3050 / 10ft 3550 / 11.7ft 3550 / 11.7ft
Déplacement de l'axe Y (mm) 13050 / 42.8ft 16050 / 52.7 25050 / 82.2ft
Déplacement de l'axe Z (mm) 290 (découpe en biseau : 450) / 11.4in (découpe en biseau : 17.8in) 290 (découpe en biseau : 450) / 11.4in (découpe en biseau : 17.8in) 290 (découpe en biseau : 450) / 11.4in (découpe en biseau : 17.8in)
Précision de positionnement X/Y ≤0.03mm/m / 0.00118in/39.4in ≤0.03mm/m / 0.00118in/39.4in ≤0.03mm/m / 0.00118in/39.4in
Précision de répétition X/Y ≤±0.02mm / 0.00079in ≤±0.02mm / 0.00079in ≤±0.02mm / 0.00079in
Vitesse de positionnement synthétique maximale 50m/min / 164ft/min 50m/min / 164ft/min 50m/min / 164ft/min
Accélération maximale 1.2G 1.2G 1.2G
Méthode d'entraînement Axe X/Y : Engrenage et crémaillère, axe Z : Vis à billes Axe X/Y : Engrenage et crémaillère, axe Z : Vis à billes Axe X/Y : Engrenage et crémaillère, axe Z : Vis à billes
Unité de réglage minimale 0.001mm / 0.00003937in 0.001mm / 0.00003937in 0.001mm / 0.00003937in
Surface au sol de la machine (mm) 21000×11500 69×38ft 25000×12000 82×39ft 34000×12000 112×39ft
Volume de l'hôte (mm) 18700×5600×2600 61×18×9ft 22500×6300×2600 74×21×9ft 31500×6300×2600 103×21×9ft
Système CNC BOCUH BOCUH BOCUH
Moniteur 27" LCD 27" LCD 27" LCD
Méthode de transfert Consultez le tableau des paramètres de processus suivant Consultez le tableau des paramètres de processus suivant Consultez le tableau des paramètres de processus suivant
Capacité de charge maximale de la table de travail (tonnes) 20 / 44093lbs 35 / 77643lbs 55 / 121753lbs
Consommation totale de puissance installée 10000W 80KW 10000W 80KW 10000W 80KW
Consommation totale de puissance installée 12000W 100KW 12000W 100KW 12000W 100KW
Consommation totale de puissance installée 15000W 120KW 15000W 120KW 15000W 120KW
Consommation totale de puissance installée 20000W 150KW 20000W 150KW 20000W 150KW
Consommation totale de puissance installée 30000W 200KW 30000W 200KW 30000W 200KW
Consommation totale de puissance installée 40000W 250KW 40000W 250KW 40000W 250KW
Exigences en matière d'alimentation AC380V , 50Hz ; 3P+N+PE AC380V , 50Hz ; 3P+N+PE AC380V , 50Hz ; 3P+N+PE
Niveau de protection de la puissance totale IP54 IP54 IP54

Instruction :

Les produits fournis par l'entreprise sont optimisés et améliorés selon le processus de recherche et développement.
Cette description technique est adaptée à la plupart des modèles. Les produits achetés par les clients peuvent différer de la configuration spécifiée. Ce manuel ne confirme pas la livraison contractuelle de machines et d'équipements.

Applications des matériaux :

Acier inoxydable, acier doux, acier au carbone, aluminium, cuivre, laiton, bronze, acier allié, acier galvanisé, titane, alliages de nickel, et plus encore.

Applications industrielles :

Fabrication et industrie lourde, construction navale, construction de structures en acier, fabrication de ponts, aérospatiale, militaire et défense, nouvelles énergies et fabrication de batteries, automobile, dispositifs médicaux, génération d'énergie, électronique, pétrole et gaz, fabrication de machines, CVC (chauffage, ventilation et climatisation), chemins de fer, et plus encore. Les matériaux et les industries mentionnés peuvent bénéficier de notre machine. Pour une solution de découpe sur des applications spécifiques, n'hésitez pas à nous contacter.

Configuration standard de toute la série

  • Protection par collision de la tête de capteur
  • Surveillance de la température des lentilles
  • Surveillance en boucle fermée
  • Ajustement de la mise au point
  • Amplificateur intégré
  • Surveillance de la pression d'air de découpe
  • Conception de refroidissement à eau pour la tête de découpe
  • Fonction de refroidissement de la buse

Échantillons de découpe
