초고출력 섬유 레이저 금속 시트 절단 기계 | NS-CE 시리즈

【내열성】【변형 저항성】

상당한 하중 용량을 자랑하는 특허받은 이중 침대 및 이중 베이스 구조, 평생 침대 보증이 포함되어 있습니다.
완전 서보 구동 시스템이 초정밀 절단 및 향상된 운영 안정성을 보장합니다.
프리미엄 구성이 초고출력으로 최대 두께 절단을 가능하게 합니다.

가격 문의

비디오 보기

우수한 제품
1년 보증
비교할 수 없는 침대
평생 보증
기술 지원
평생 무료 기술 상담

개요

프리미엄 레이저 절단의 재정의

탁월함을 위해 설계된 글로리 스타 레이저의 새로운 NS-CE 시리즈 섬유 레이저 절단 기계는 비할 데 없는 속도와 유연성을 제공하여 고급 레이저 절단 솔루션에 대한 새로운 기준을 설정합니다.

보편적인 절단 우수성

NS-CE 시리즈는 다양한 가공 요구를 충족하기 위해 4020, 6025, 8025, 12025의 여러 테이블 크기로 제공됩니다. 뛰어난 유연성과 비용 효율성을 제공하며 모든 시트 두께에서 최적의 결과를 보장합니다. 프리미엄 섬유 레이저 소스와 고급 구성을 갖춘 이 기계는 얇고 두꺼운 재료 모두에 대해 뛰어난 신뢰성, 성능 및 생산성을 제공합니다.

우리의 고출력 레이저 절단기를 선택해야 하는 이유?

339 품질 검사 기준
- 144+ 재료 검사 기준
- 70+ 조립 과정 검사 기준
- 125+ 전체 기계 정밀 검사 기준
- 고품질 배송을 위한 모든 방어선을 유지합니다.
사려 깊은 서비스
- 24/7 온라인 애프터 서비스 기술 지원
- 24시간 이내의 현장 지원
- 1:1 서비스 팀과 전담 서비스 채널
- 원격 설치 지침을 제공하는 세심한 제품 관리자
- 전문 기술 교육
중고급 레이저 응용 솔루션
- 시트 금속, 튜브 및 복잡한 형상의 재료를 절단, 용접 및 구부리는 종합 솔루션.
- 고급 자동화 통합이 특징인 중고급 레이저 응용 분야에 전문화되었습니다.
- 전 세계 100,000명 이상의 프리미엄 고객이 신뢰합니다.
- 효율, 정밀도 및 혁신으로 현대 제조를 지원합니다.
산업 전문성
- 레이저 지능형 장비 산업에서 20년 이상의 깊은 경험.
- 강력한 기술 역량을 갖춘 200명 이상의 전문가 컨설턴트로 구성된 팀.
- 400개 이상의 독립된 지식 재산권, 강력한 혁신을 보여줍니다.
- 다수의 국제 인증을 갖춘 완벽한 품질 추적 시스템.

제품 특징

특허받은 이중 침대 구조로 재정의된 정밀도 및 안정성

산업 최초의 특허 이중 침대 설계는 초고출력 레이저 가열에 따른 작업 테이블 하중과 열 변형을 분리하여 장기적인 정밀도를 보장하며, 50% 이상 높은 구부림 저항성과 신뢰할 수 있는 중후판 가공을 위한 비할 데 없는 안정성을 제공합니다.
무료 견적 받기
저중량, 고강성 빔으로 강력한 성능

저중심 설계는 처리 속도를 높여 더 짧은 시간에 더 높은 출력을 가능하게 합니다. 업계에서 가장 큰 단면 크기인 250x250mm로 제작되어 항공우주 등급 알루미늄 합금으로 가벼운 강도, 내구성 및 뛰어난 변형 저항성을 제공합니다.
무료 견적 받기
모듈형 디자인 작업대

모듈형 디자인은 개별 구성 요소로 분해되어 손상된 작업대 모듈의 손쉬운 교체가 가능하며 운영 비용을 대폭 절감합니다.
무료 견적 받기

정밀한 위치 결정을 위한 풀 서보 제어

기계의 완전 서보 제어 시스템은 밀리미터 수준의 테이블 이동 정확도를 달성하여 위치 정확도와 견인력을 효과적으로 향상시키고 결함률을 줄이고 효율적이고 안정적인 생산을 보장합니다.

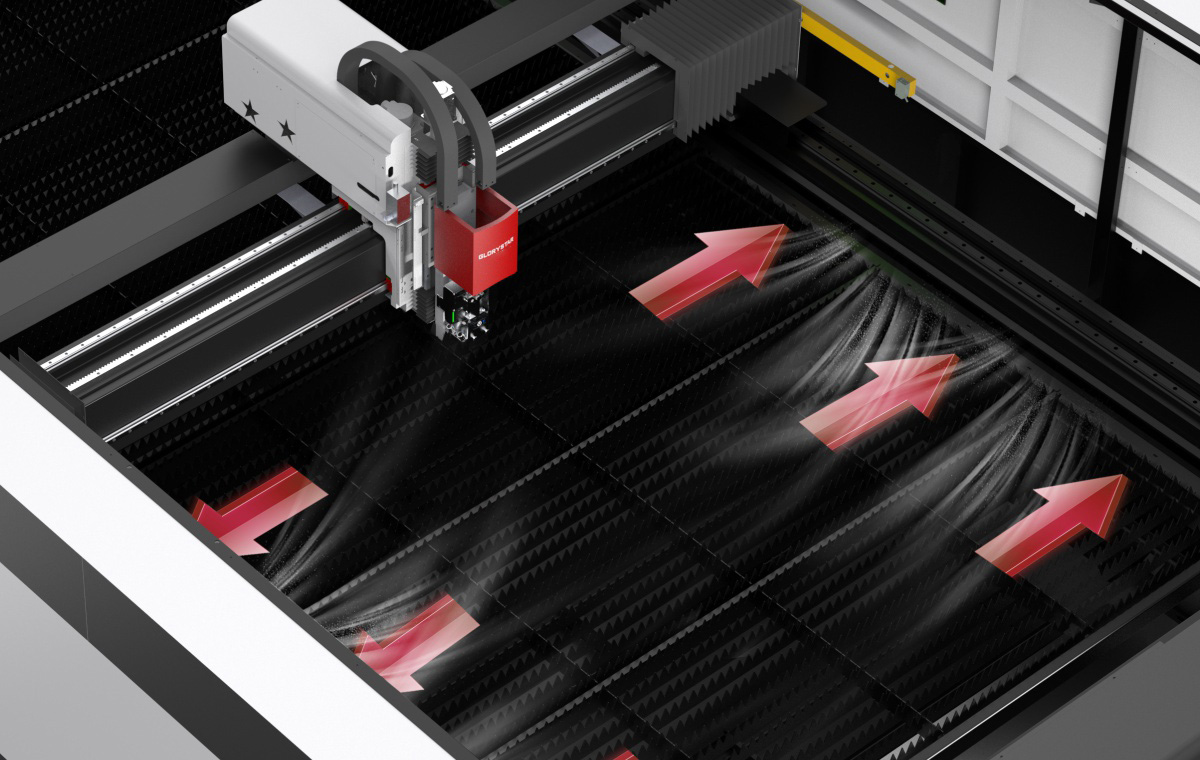

환경 구역 먼지 제거

8-30개의 완전 자동 고흡입 음압 먼지 제거 시스템을 갖추고 있어 원활한 연기 배출과 높은 먼지 제거 효율성을 보장합니다. 구역 먼지 수집 설계는 더 지능적이고 친환경적이며 비용 효과적입니다.

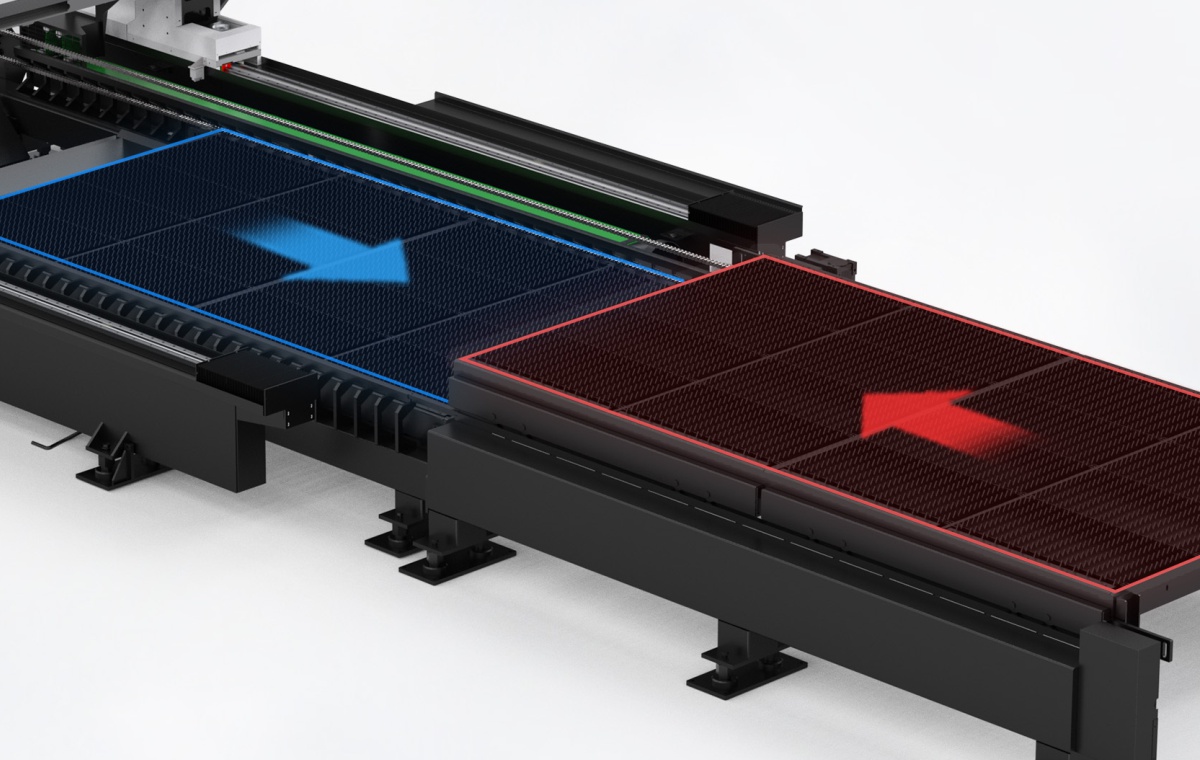

확장된 기능을 위한 초두꺼운 판 처리

최대 100mm의 초두꺼운 판의 전체 형식 교환 절단을 지원하여 중장비 재료 가공에 대한 강력한 성능을 제공하고 다양한 복잡한 응용 요구를 완벽하게 충족합니다.

전체 기계 본체 개요

이 기계는 열과 하중에 의한 변형을 방지하기 위해 용접된 다비트 구조의 듀얼 드라이브, 듀얼 베드 디자인을 특징으로 하며 최대 100mm 두께의 판을 지지합니다. 항공 우주 등급 알루미늄으로 제작된 저중심 빔은 높은 강성을 제공하며, 핵심 구성 요소는 열처리 및 정밀 가공되어 정확성이 보장됩니다. 구동 시스템은 고강성 기어박스와 장기적인 성능을 위한 자동 윤활 시스템을 갖춘 정밀 레일을 포함합니다. 지능형 제어 시스템은 안정성을 보장하며 쉽게 배치되고 신뢰할 수 있는 운영을 보장합니다.

사양

기술 매개변수
명령
응용

	NS-4020CE	NS-6020CE	NS-6025CE	NS-8025CE	NS-12025CE
최대 재료 너비 (mm)	4000×2000 13×7ft	6000×2000 20×7ft	6000×2500 20×8ft	8000×2500 26×8ft	12000×2500 39×8ft
X축 이동 (mm)	2030 / 6.7ft	2030 / 6.7ft	2530 / 8.3ft	2530 / 8.3ft	2530 / 8.3ft
Y축 이동 (mm)	4050 / 13.3ft	6050 / 19.9ft	6050 / 19.9ft	8050 / 26.4ft	12050 / 39.5ft
Z축 이동 (mm)	460 / 1.5ft	460 / 1.5ft	460 / 1.5ft	460 / 1.5ft	460 / 1.5ft
X/Y 위치 정확도	≤0.03mm/m / 0.00118in/39.4in	≤0.03mm/m / 0.00118in/39.4in	≤0.03mm/m / 0.00118in/39.4in	≤0.03mm/m / 0.00118in/39.4in	≤0.03mm/m / 0.00118in/39.4in
X/Y 반복 위치 정확도	≤±0.02mm / 0.00079in	≤±0.02mm / 0.00079in	≤±0.02mm / 0.00079in	≤±0.02mm / 0.00079in	≤±0.02mm / 0.00079in
최대 합성 위치 속도	190m/min / 624.5ft/min	190m/min / 624.5ft/min	190m/min / 624.5ft/min	190m/min / 624.5ft/min	190m/min / 624.5ft/min
최대 가속도	3.5G	3.5G	3.0G	2.8G	2.8G
슬릿 너비	0.1mm-0.5mm / 0.0039in-0.0197in	0.1mm-0.5mm / 0.0039in-0.0197in	0.1mm-0.5mm / 0.0039in-0.0197in	0.1mm-0.5mm / 0.0039in-0.0197in	0.1mm-0.5mm / 0.0039in-0.0197in
절단 거친 정도	Ra3.2um-Ra25.4um / Ra0.000126-Ra0.001in	Ra3.2um-Ra25.4um / Ra0.000126-Ra0.001in	Ra3.2um-Ra25.4um / Ra0.000126-Ra0.001in	Ra3.2um-Ra25.4um / Ra0.000126-Ra0.001in	Ra3.2um-Ra25.4um / Ra0.000126-Ra0.001in
최대 절단 두께 범위	다음 공정 매개변수 표를 참조하십시오.	다음 공정 매개변수 표를 참조하십시오.	다음 공정 매개변수 표를 참조하십시오.	다음 공정 매개변수 표를 참조하십시오.	다음 공정 매개변수 표를 참조하십시오.
최소 설정 단위	0.001mm / 0.00039in	0.001mm / 0.00039in	0.001mm / 0.00039in	0.001mm / 0.00039in	0.001mm / 0.00039in
기계 공구의 바닥 면적 (mm)	12000×5500 39.4×18ft	16000×5500 52.5×18ft	16000×6000 52.5×19.7ft	22000×6000 72.2×19.7ft	30000×6000 98.4×19.7ft
호스트 볼륨 (mm)	11300×3800×2500 37.1×12.5×8.2ft	15300×3800×2500 50.2×12.5×8.2ft	15300×4200×2500 50.2×13.8×8.2ft	21300×4400×2500 69.9. ×14.4×8.2ft	28200×4400×2500 93×14.4×8.2ft
CNC 시스템	BOCHU	BOCHU	BOCHU	BOCHU	BOCHU
모니터	27" LCD	27" LCD	27" LCD	27" LCD	27" LCD
전송 방법	랙 및 기어 이중 구동	랙 및 기어 이중 구동	랙 및 기어 이중 구동	랙 및 기어 이중 구동	랙 및 기어 이중 구동
작업대의 최대 하중 용량 (톤)	10.1 / 22250lbs	15.1 / 33225lbs	18.9 / 41668lbs	25.2 / 55557lbs	37.7 / 83049lbs
총 설치 전력 소비	12000W 100KVA	12000W 100KVA	12000W 100KVA	12000W 100KVA	12000W 100KVA
총 설치 전력 소비	20000W 150KVA	20000W 150KVA	20000W 150KVA	20000W 150KVA	20000W 150KVA
총 설치 전력 소비	30000W 200KVA	30000W 200KVA	30000W 200KVA	30000W 200KVA	30000W 200KVA
총 설치 전력 소비	40000W 300KVA	40000W 300KVA	40000W 300KVA	40000W 300KVA	40000W 300KVA
전력 요구 사항	AC380V , 50Hz ; 3P+N+PE	AC380V , 50Hz ; 3P+N+PE	AC380V , 50Hz ; 3P+N+PE	AC380V , 50Hz ; 3P+N+PE	AC380V , 50Hz ; 3P+N+PE
총 전력 보호 수준	IP54	IP54	IP54	IP54	IP54

명령:

회사가 제공하는 제품은 연구 및 개발 과정을 통해 최적화 및 업그레이드되었습니다. 이 기술 설명서는 대부분의 모델에 적합합니다. 고객이 구입한 제품은 지정된 구성과 다를 수 있습니다. 이 매뉴얼은 기계 및 장비의 계약 배송을 확인하지 않습니다.

재료 응용:

스테인리스 스틸, 일반 강철, 탄소 강철, 알루미늄, 구리, 브래스, 청동, 합금강, 아연 도금 강철, 티타늄, 니켈 합금 등.

산업 응용:

제조 및 중공업, 조선업, 강구조물 Construction, Bridge 제작, 항공우주, 군사 및 방위, 신재생에너지 및 배터리 제조, 자동차, 의료기기, 에너지 및 전력 생산, 전자, 석유 및 가스, 기계 제조, HVAC (난방, 환기 및 공기 조절), 철도 등. 위에서 언급된 재료와 산업은 당사의 기계로 혜택을 볼 수 있습니다. 특정 응용 프로그램에 대한 절단 솔루션은 언제든지 문의해 주세요.
